電鍍填通孔工藝電鍍中試線

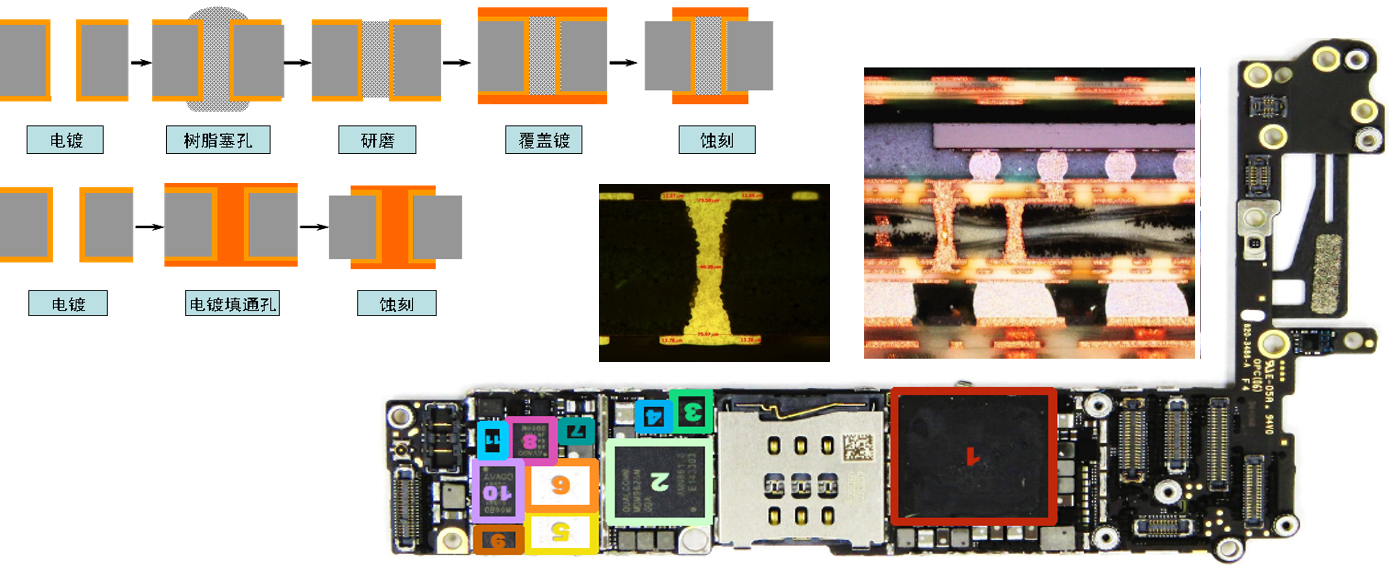

目前電鍍填通孔應用越來越廣,尤其隨著智能手機以及PC消費類終端,
【3】終端市場手機,智能產品 更新升級,對于PCB以及載板技術升級對于此工藝能力需求提升;

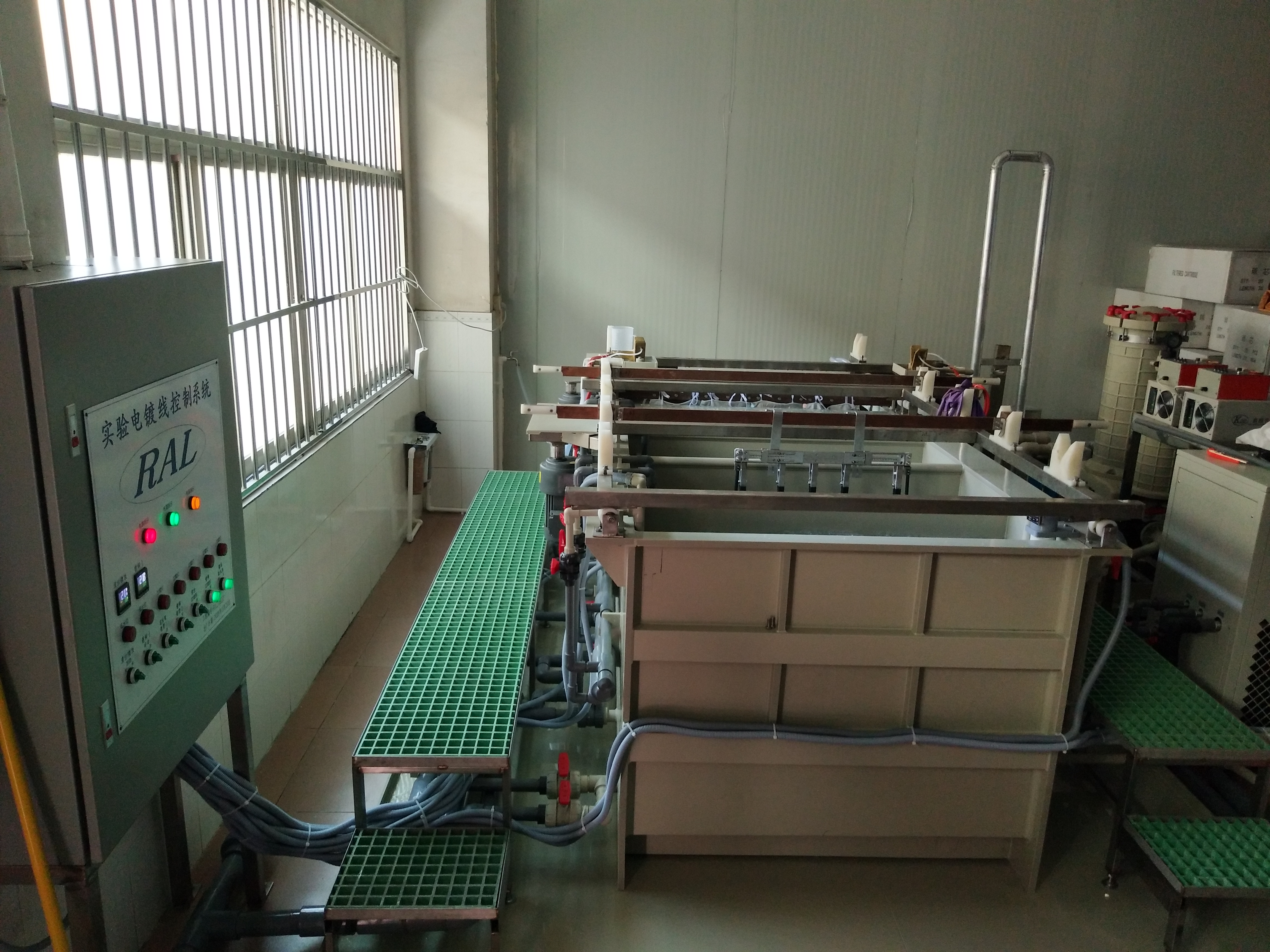

我司根據國內外先進VCP設備的設計理念,結合目前國內IC載板/HDI等產品對于通孔電鍍填孔需求,以及我司電鍍填通孔產品 OKUNO LTF(填通孔)& HV系列(高電流密度盲孔填孔);設計了電鍍填孔中試線盲孔以及通孔電鍍填充 打樣與研發需求。
目前實驗槽技術規格如下:
1. 用途:可實現 FPC 盲孔電鍍,HDI普通以及填孔電鍍,MSAP以及SAP電鍍;同時適合于評價 C/F,濾芯等過濾能力與效果;
2.板厚(掛架設計):PI Core Min 0.02mm;FR4 及BT Min0.03mm,背板MAX 6.0mm:
3.陽極類型:不溶性(Magneto,低耗量類型);可溶性(銅球 Cu-P);
4.產品尺寸:長方向:MAX 610mm;短方向:MAX 510mm;
5.整流機電流:匹配 0-6ASD 電流密度;
6. 電鍍槽可調變量:溫度,搖擺幅度(5-10cm),搖擺速率(0-2.0m/min);噴流流量(10-200L/min); 噴嘴間距(5-10cm)等;
